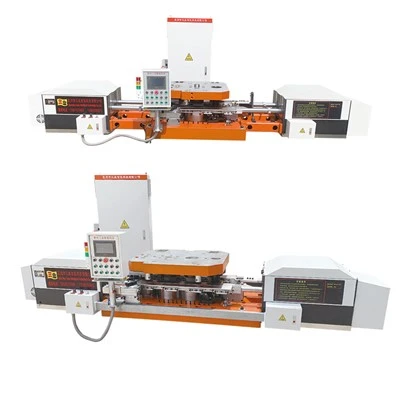

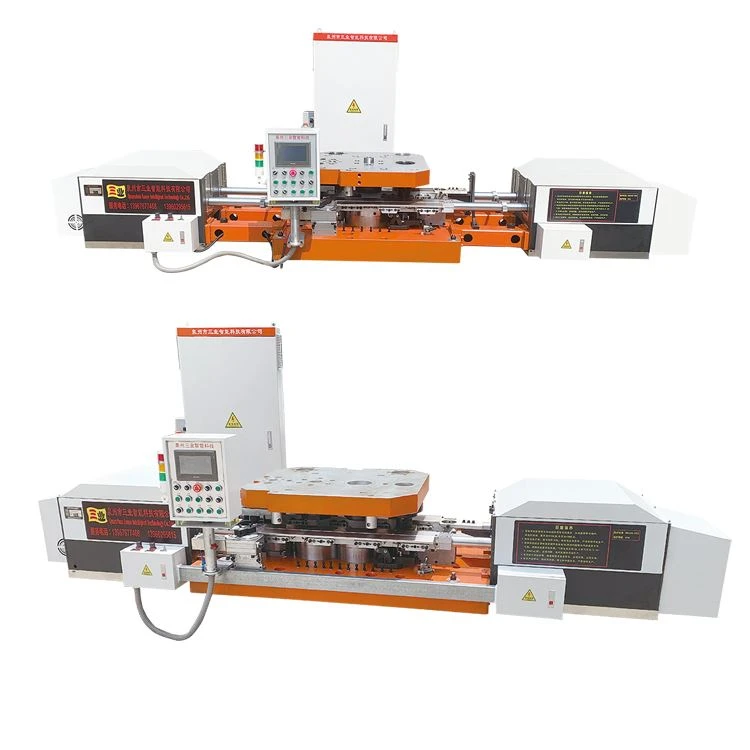

Машинна лінія для формування гайкових болтів — це повна виробнича лінія гарячого формування, яка включає в себе автоматичну подачу, індукційний нагрів, транспортування матеріалів, гідравлічне формування та керування ПЛК для ефективного виробництва гайок, болтів, гвинтів і спеціальних кріплень.
Переваги
Високий вихід:Безперервна робота зі швидкістю від 20 до 45 шт./хв, оптимізована для-великого виробництва.
Точне кування:Зберігає критичні допуски на розміри в межах ±0,02 мм, повністю відповідає стандартам ISO 4759 класу A.
Швидка зміна:Модульна конструкція інструментів із швидким-затисканням скорочує налаштування розміру до 20 хвилин, а повне виробництво — до 2 годин.
Енергоефективність:Удосконалений вбудований індукційний нагрів скорочує споживання енергії на 30%-40% порівняно зі звичайними методами нагрівання.
Технічні характеристики
|
Параметр |
160K-3 / 160K-3G |
200K-3 / 200K-3G |
250K-3 / 250K-3G |
315K-3 / 315K-3G |
400K-3 / 400K-3G |
|
Макс. Діаметр затискача (мм) |
55 |
60 |
70 |
85 |
100 |
|
Макс. Висота затискача (мм) |
50 |
60 |
60 |
75 |
80 |
|
Швидкість (шт/хв) |
35–45 |
30–40 |
25–35 |
20–30 |
20–30 |
|
Хід (мм) |
170 |
220 |
250 |
250 |
300 |
|
Діапазон регулювання висоти (мм) |
0–20 |
0–20 |
0–20 |
0–20 |
0–20 |
|
Висота підйому балки (моделі G) (мм) |
0–120 |
0–120 |
0–120 |
0–120 |
0–120 |
|
Розмір верхнього столу Д×Ш×В (мм) |
700×660×60 |
800×700×80 |
800×750×90 |
800×750×100 |
1000×750×110 |
|
Розмір нижнього столу Д×Ш×В (мм) |
1300×760×120 |
1400×750×130 |
1500×800×140 |
1500×800×150 |
1600×900×160 |
|
Потужність серводвигуна (кВт) |
3 / 4.5 |
3 / 4.5 |
3 / 4.5 |
3 / 4.5 |
4.5 / 4.5 |
|
Габаритні розміри маніпулятора Д×Ш×В (мм) |
3300×800×700 |
3400×800×700 |
3700×1000×800 |
3600×1000×800 |
4200×1200×100 |
|
Вага маніпулятора (кг) |
2000 / 2100 |
2500 / 2600 |
2900 / 3000 |
3200 / 3300 |
3700 / 3700 |
Конфігурація виробничої лінії
Автоматична подача:Подає сировину в термічну зону або зону формування.
Індукційна нагрівальна піч:Нагріває заготовки матеріалів для конфігурацій гарячого формування.
Маніпулятор:Роботизована система обробки для переміщення заготовок між етапами.
Гідравлічний прес і інструмент:Верхній і нижній столи з затискними механізмами, керованими через центральний ПЛК.
Система управління:Інтерфейс із підтримкою стандартних протоколів зв’язку для відстеження запасів, темпів виробництва та показників якості з системами ERP підприємства.
Виробничий процес
Подача сировини → Автоматична подача → Індукційне нагрівання → Передача маніпулятора → Гідравлічне формування → Готова гайка та болт
Додатки
Автомобільний
Важливі шасі, підвіска та структурні кріплення-високої міцності.
Важке обладнання
Конструкційні болти та гайки великого-діаметра для землерийних машин і кранів.
Енергетика та інфраструктура
Промислові кріпильні елементи для опор вітряних турбін і фланців-трубопроводів високого тиску.
Процес налаштування
Технічна оцінка:Перегляньте креслення деталей, сорти сировини, цільову продуктивність і допуски з нашою командою інженерів.
Інженерний план:Визначте відповідну модель машини, розміри затискача, хід і параметри інтеграції.
Виробництво:Виготовляти обладнання відповідно до затверджених технічних умов і графіків поставок.
Тестування перед-відвантаженням:Провести пробні запуски та механічну перевірку пресових столів, маніпулятора та сервосистем.
Доставка та введення в експлуатацію:Надішліть обладнання та координуйте-встановлення на місці, підключення до мережі та пробне виробництво.
Встановлення та-продажне обслуговування
Встановлення та введення в експлуатацію:Налаштування-на місці, підключення до мережі та початковий пробний запуск нашими інженерами.
Навчання оператора:Практичний інструктаж з експлуатації машини, регламентного обслуговування та протоколів безпеки.
Гарантія:2-річне покриття основних механічних і електричних систем, включаючи серводвигуни, ПЛК і компоненти приводів.
Дистанційна діагностика:Віддалений моніторинг-з підтримкою IoT для усунення несправностей і налаштування параметрів.
Запчастини:Пряме постачання та оперативне відправлення критичних компонентів, що зношуються.
FAQ
З: Яка різниця між стандартними моделями та моделями серії G-?
A: Моделі серії G- включають функцію висоти підйому балки (0-120 мм) для спеціалізованих багатоступеневих налаштувань інструментів для гарячого кування та складних переміщень заготовок.
З: Які комунікаційні підключення потрібні на-сайті?
A: Стандартні лінії промислового живлення, стисненого повітря та охолоджувальної води для індукційного нагрівача та пресової системи.
З: Чи можна інтегрувати маніпулятор із наявним заводським обладнанням?
A: Так. Контроль PLC і модульний інтерфейс підтримують інтеграцію з існуючими пресами або нагрівачами після перевірки механічних зазорів.
З: Яке планове технічне обслуговування вимагає система?
A: Регулярне механічне змащування, перевірка зажимних матриць на знос, перевірка гідравлічної рідини та моніторинг журналів помилок за допомогою панелі керування.
З: Як обробляються запасні частини та інструменти?
Відповідь: Стандартні компоненти для зносу є на складі для швидкої міжнародної відправки, а спеціальний інструмент виготовляється за оригінальними кресленнями.
